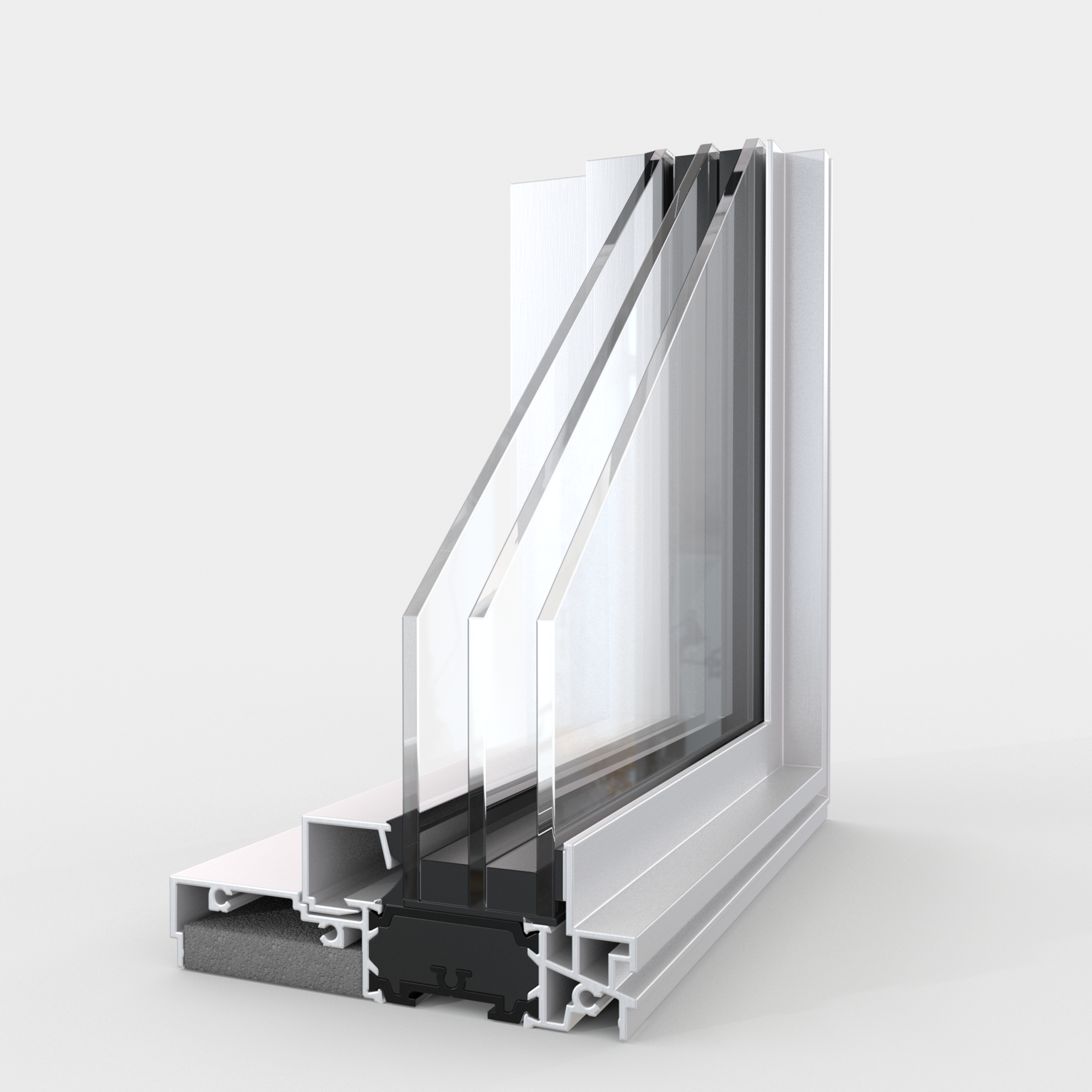

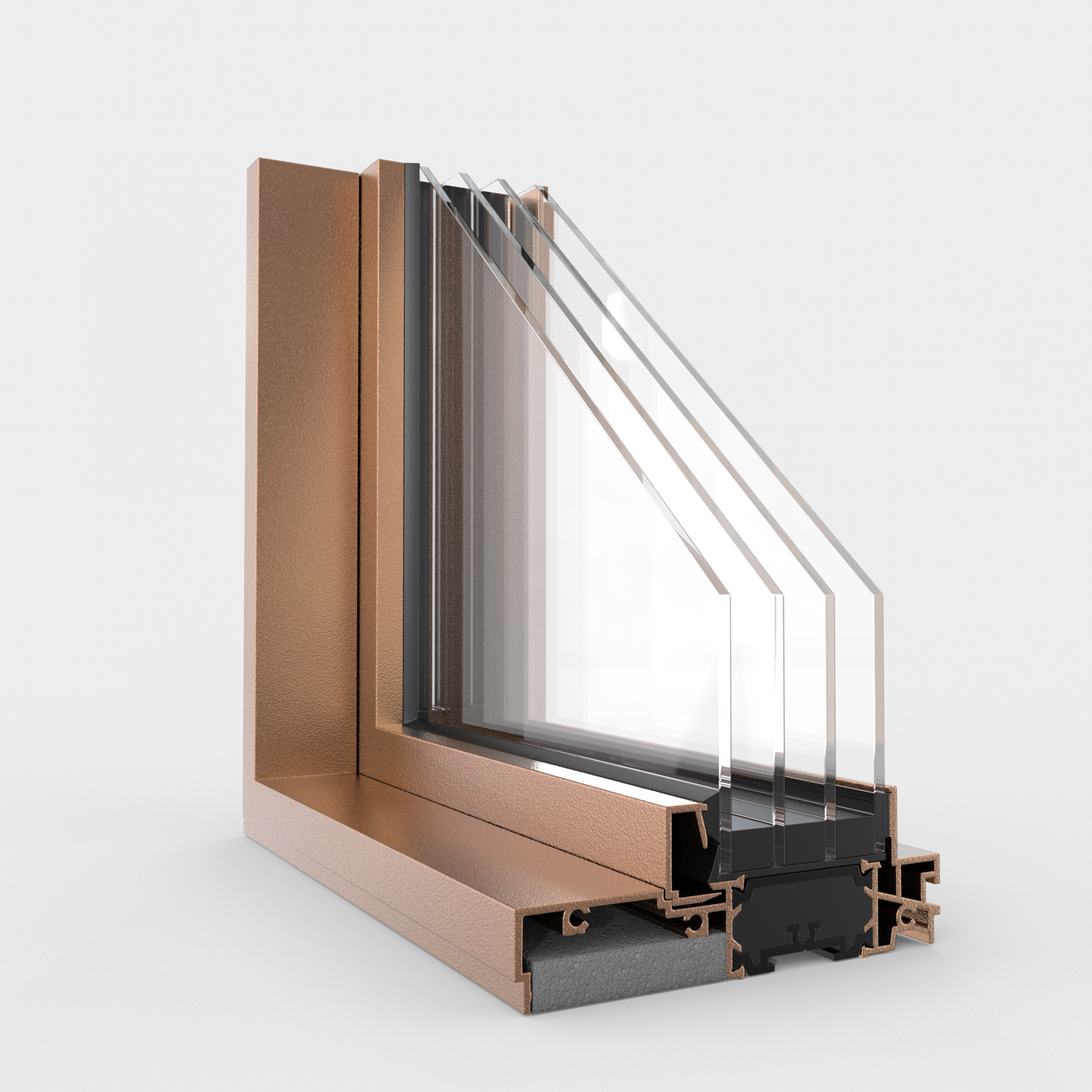

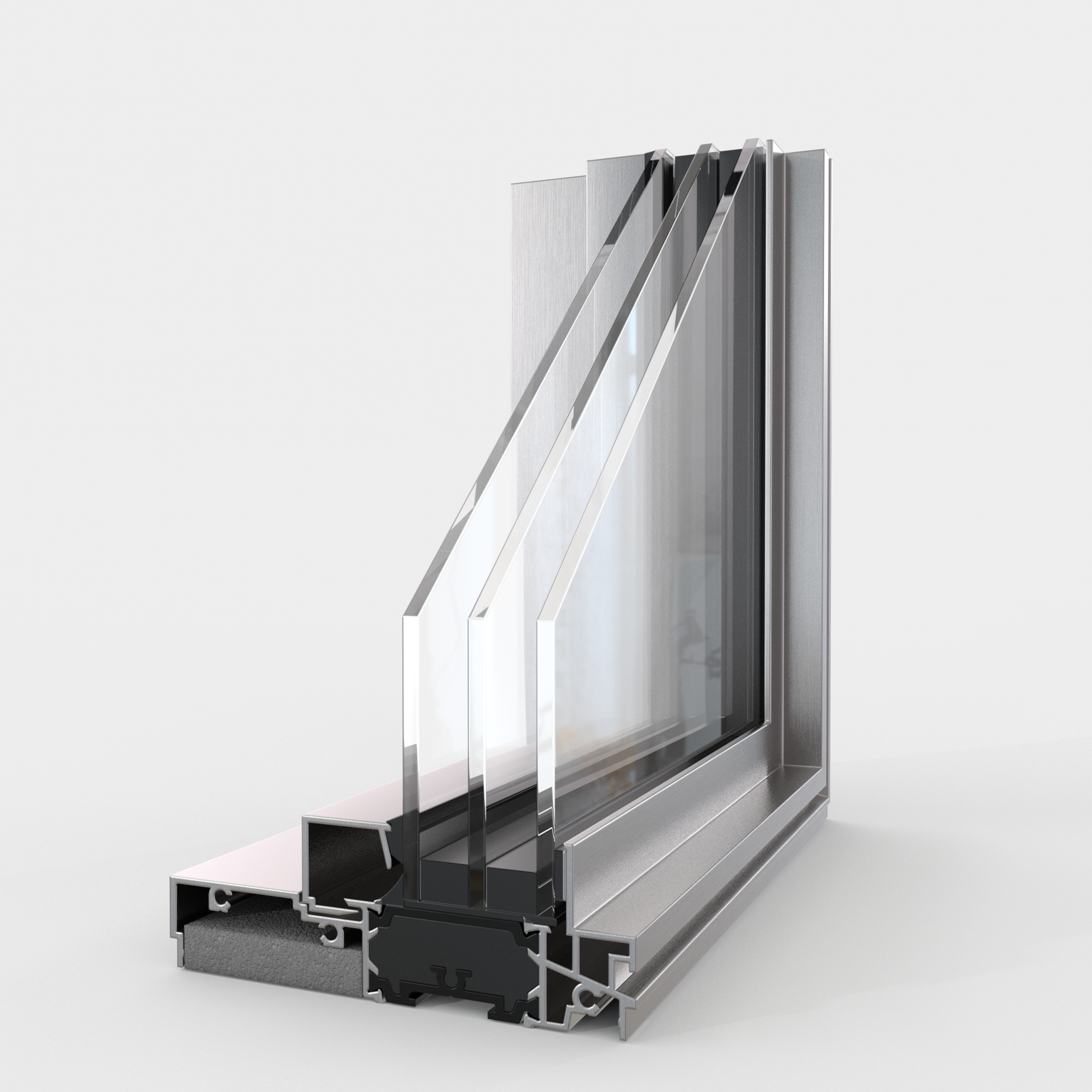

F I X E D W I N D O W
T H E R M A C O R E S E R I E S
AAMA/WDMA/CSA101/I.S.2/A440-22 (NAFS-22)
Class AW-PG4320: Size tested 1500mm x 2500mm-Type FW
Class AW-PG90: Size tested 59.06 in x 98.43 in-Type FW
Positive Design Pressure:4320 Pa (90.00 psf)
Negative Design Pressure:4320 Pa (90.00 psf)
Water Penetration Resistance: 720 Pa (15.03 psf)
Canadian Air Infiltration/Exfiltration: Fixed
Forced Entry Resistance: Grade 10
ANSI/NFRC 100, ANSI/NFRC 200 and NFRC 500
U Factor: 0.87 W/m2-k to 1.74 W/m2-k (0.15 Btu/hr-ft2-F to 0.31 Btu/hr-ft2-F)
SHGC (Solar Heat Gain Coefficient): 0.24 to 0.6
VT (Visual Transmittance): 0.4 to 0.69
CR (Condensation Resistance): 53 to 76

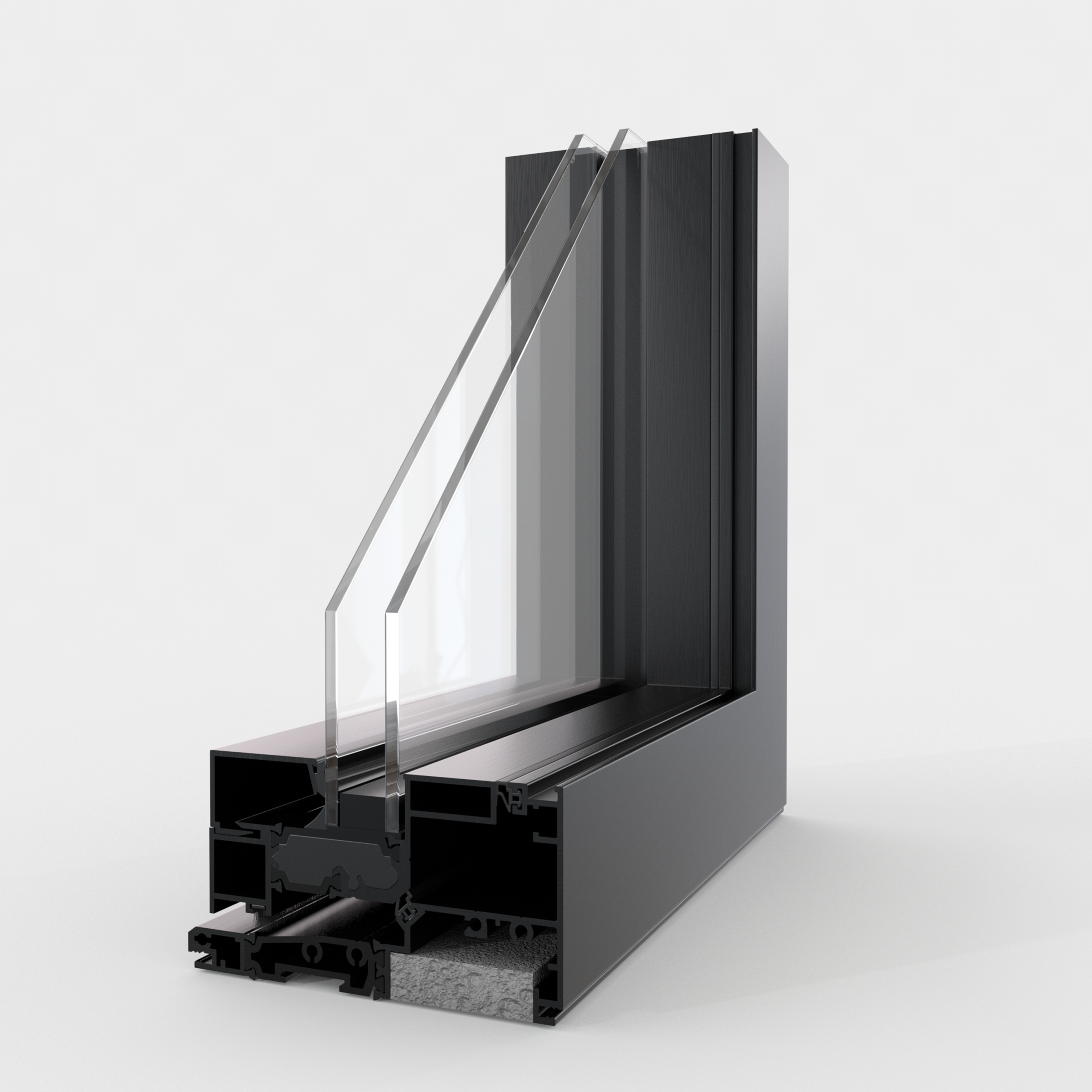

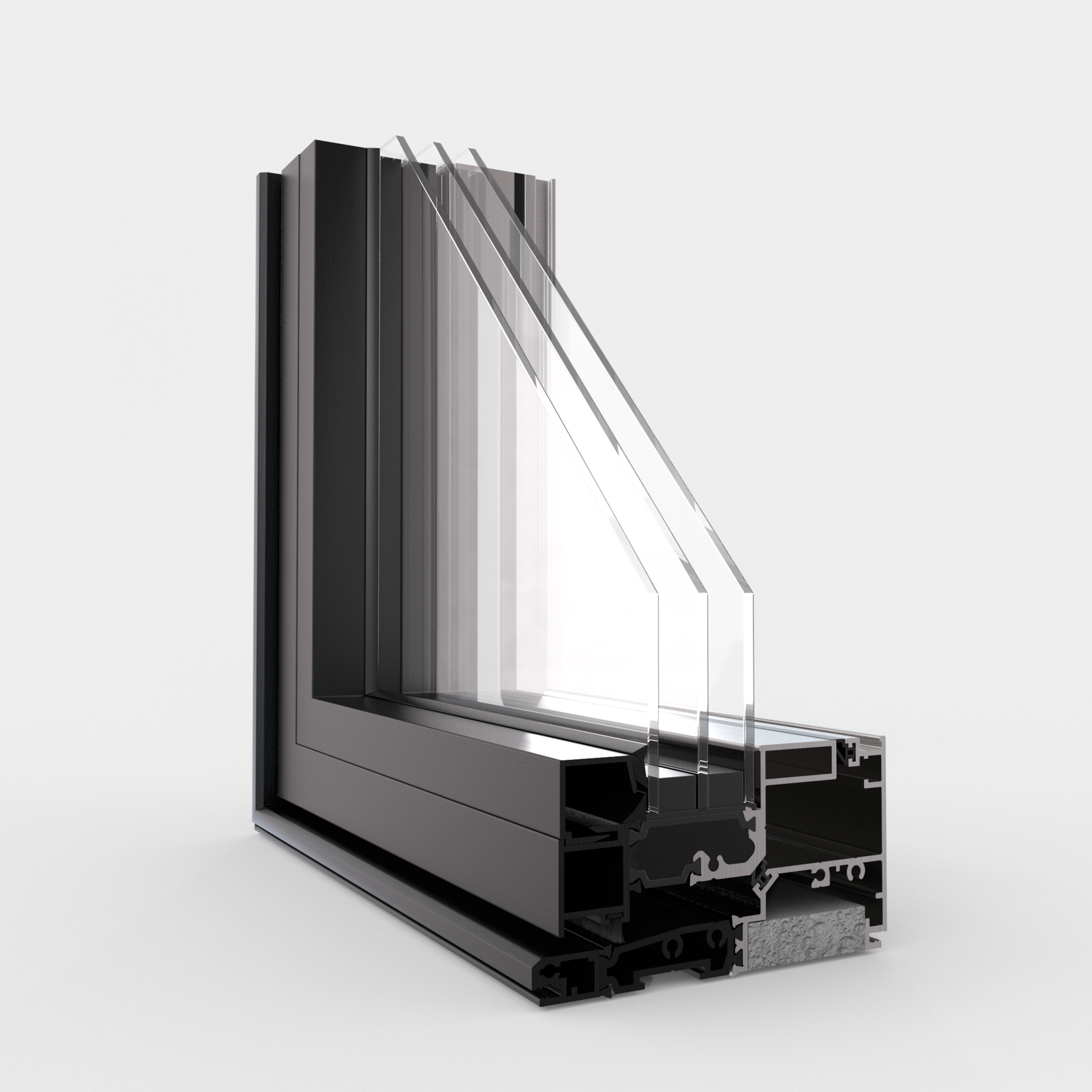

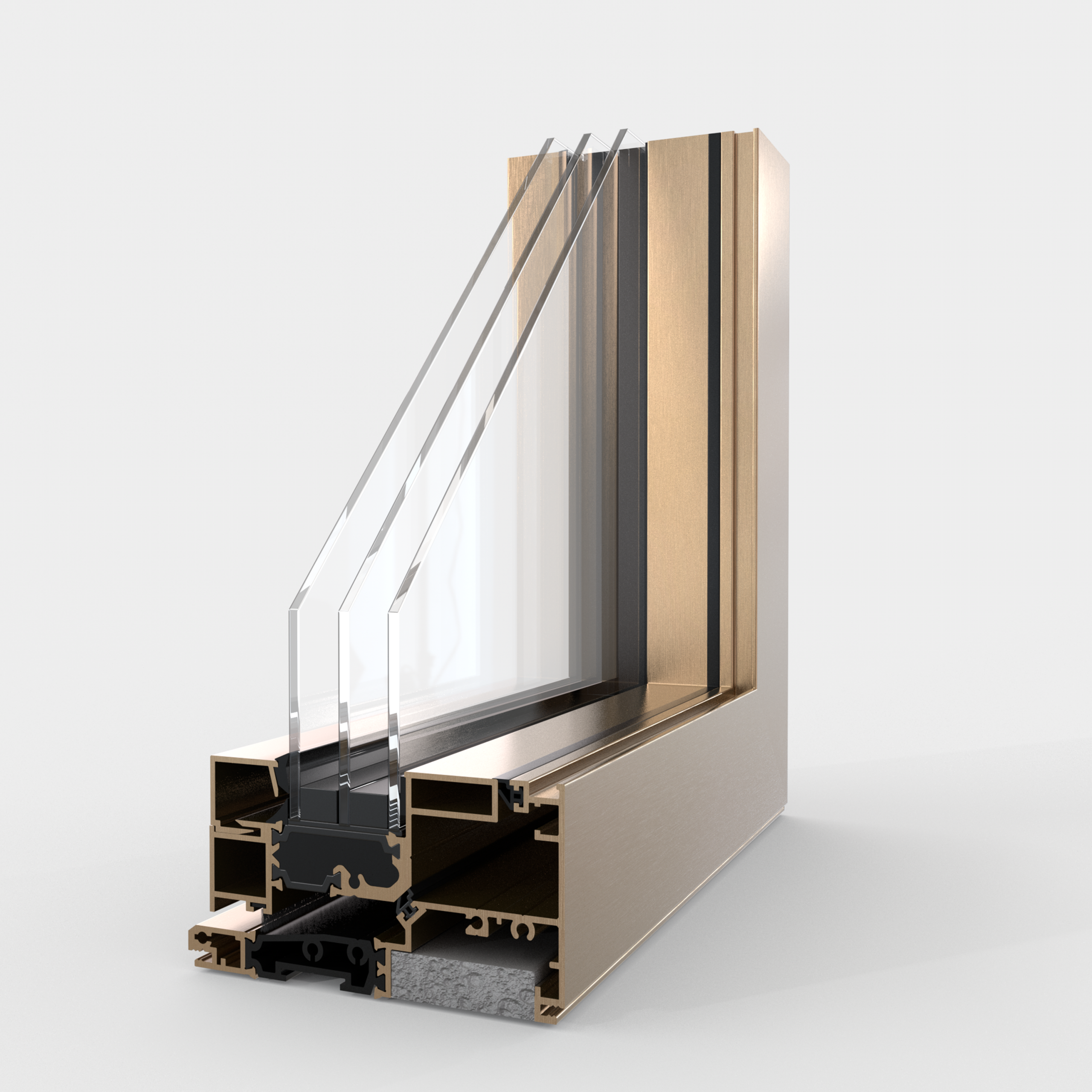

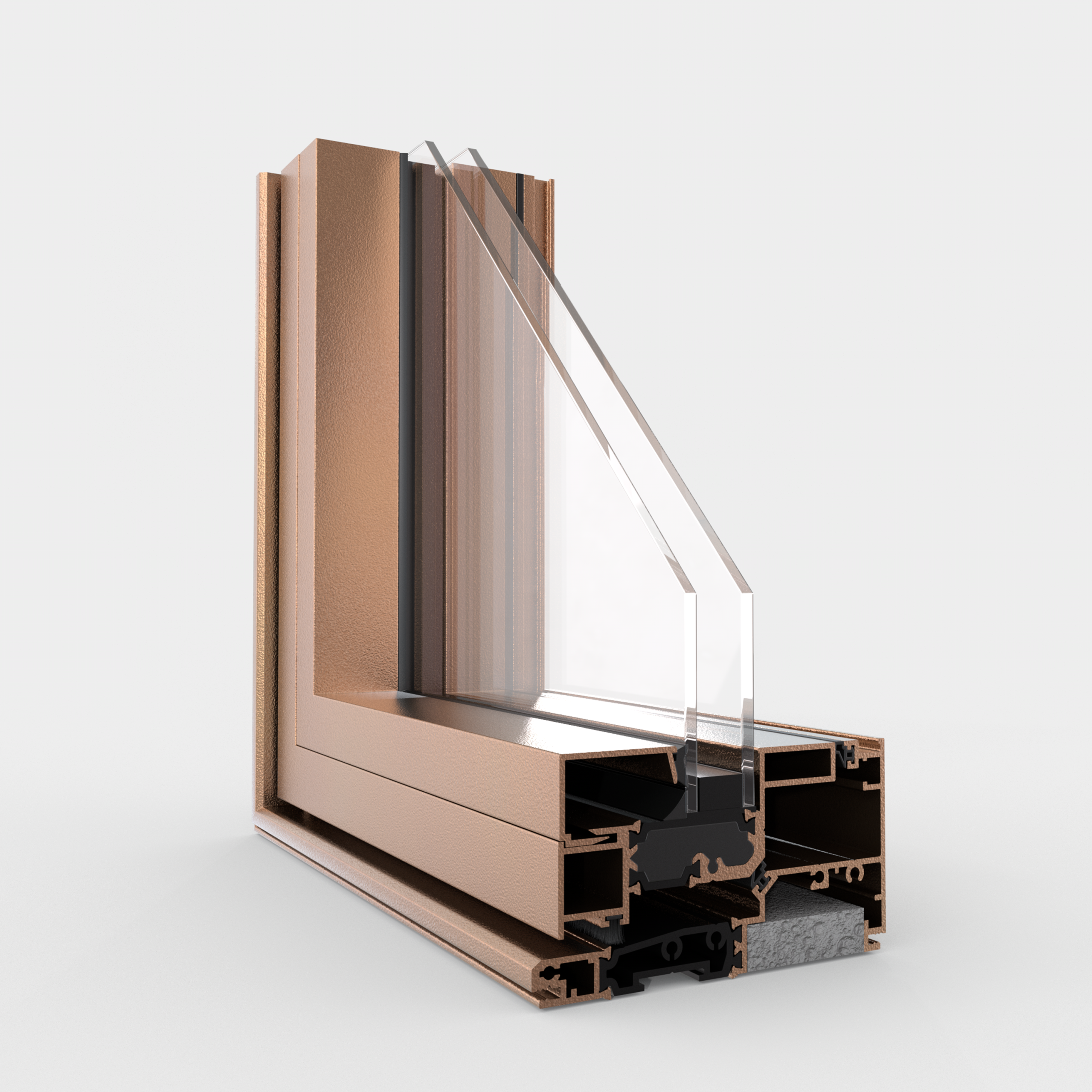

C A S E M E N T W I N D O W
T H E R M A C O R E S E R I E S
AAMA/WDMA/CSA101/I.S.2/A440-22 (NAFS-22)
Class AW-PG4320: Size tested 900mm x 1500mm-Type C
Class AW-PG90: Size tested 35.43 in x 59.06 in-Type C
Positive Design Pressure:4320 Pa (90.00 psf)
Negative Design Pressure:4320 Pa (90.00 psf)
Water Penetration Resistance: 720 Pa (15.03 psf)
Canadian Air Infiltration/Exfiltration: A3
Forced Entry Resistance: Grade 10
ANSI/NFRC 100, ANSI/NFRC 200 and NFRC 500
U Factor: 1.35 W/m2-k to 2.07 W/m2-k (0.24 Btu/hr-ft2-F to 0.36 Btu/hr-ft2-F)
SHGC (Solar Heat Gain Coefficient): 0.20 to 0.50
VT (Visual Transmittance): 0.33 to 0.57
CR (Condensation Resistance): 50 to 65
A W N I N G W I N D O W
T H E R M A C O R E S E R I E S
AAMA/WDMA/CSA101/I.S.2/A440-22 (NAFS-22)
Class AW-PG4320: Size tested 1500mm x 900mm-Type AP
Class AW-PG90: Size tested 59.06 in x 35.43 in-Type AP
Positive Design Pressure:4320 Pa (90.00 psf)
Negative Design Pressure:4320 Pa (90.00 psf)
Water Penetration Resistance: 720 Pa (15.03 psf)
Canadian Air Infiltration/Exfiltration: A3
Forced Entry Resistance: Grade 10
ANSI/NFRC 100, ANSI/NFRC 200 and NFRC 500
U Factor: 1.33 W/m2-k to 2.07 W/m2-k (0.23 Btu/hr-ft2-F to 0.36 Btu/hr-ft2-F)
SHGC (Solar Heat Gain Coefficient): 0.20 to 0.50
VT (Visual Transmittance): 0.33 to 0.57
CR (Condensation Resistance): 49 to 67
